Soldar Vaso de Pressão: 5 Fatores Essenciais para Garantir Segurança e Conformidade

Soldar vaso de pressão com segurança é uma tarefa extremamente delicada que requer profissionais específicos e o cumprimento estritamente das normas de segurança. Esses equipamentos operam sob alta pressão, o que significa que qualquer falha na soldagem pode ter consequências graves, como explosões, vazamentos e riscos à integridade física de trabalhadores e terceiros.

Este artigo destaca os aspectos mais importantes da aplicação de vasos de pressão, com foco na segurança e na conformidade com a Norma Regulamentadora nº 13 (NR-13) .

O Que é Um Vaso de Pressão e Por Que a Soldagem é Crítica?

Técnico realiza reparo emergencial em vaso de pressão danificado, com grandes rachaduras visíveis, utilizando fita para contenção temporária. A imagem ilustra a necessidade de seguir normas de segurança, como a NR-13, para garantir a integridade estrutural e evitar riscos como vazamentos e explosões.

Um vaso de pressão é um equipamento utilizado para armazenar fluidos sob pressão, comum em diversos setores, como petroquímica, química e de geração de energia. Os profissionais devem manter esses equipamentos em perfeito estado e, quando precisam de reparos, soldar um vaso de pressão é um dos processos mais comuns. Contudo, uma solda malfeita além de comprometer a integridade do equipamento tambem pode causar acidentes graves, sendo assim, a NR-13 estabelece regras específicas para garantir a segurança nesses reparos.

A Importância da NR-13 na Soldagem de Vasos de Pressão

A NR-13 é uma norma brasileira que define os requisitos mínimos para a operação, manutenção e reparo de vasos de pressão, caldeiras e tubulações. Além do mais, a norma garante que os profissionais realizem a manipulação de vasos de pressão respeitando todos os padrões de segurança exigidos, o que, por sua vez, é essencial para evitar acidentes. Ela também qualifica os profissionais envolvidos e define os procedimentos técnicos a serem seguidos.

O Que a NR-13 Exige Para Soldar Um Vaso de Pressão?

A NR-13 estabelece diretrizes regulamentares para soldar vasos de pressão. Antes de qualquer intervenção, é necessário seguir um projeto de reparo feito por um profissional habilitado , que deverá incluir:

Qualificação do soldador e inspetor de solda .
Procedimentos de detalhamento detalhados.
Materiais certificados e adequados ao tipo de vaso de pressão.

A execução de reparos sem essas diretrizes coloca em risco a segurança da instalação e dos trabalhadores.

Qualificação dos Profissionais: Certificados de Soldadores e Inspetores

A qualificação dos profissionais envolvidos é um dos principais pontos de atenção na aplicação de vasos de pressão. De acordo com a NR-13, tanto o soldador quanto o inspetor de solda devem ser certificados e treinados especificamente para trabalhar com os materiais e processos utilizados em vasos de pressão.

Soldador : Deve possuir um certificado que comprove sua competência na aplicação do tipo de material do vaso.
Inspetor de Solda : O inspetor responsável pela análise final da solda também deve ser certificado e qualificado para garantir que o reparo atenda às normas.

Materiais e Equipamentos Certificados Para Soldagem de Vasos de Pressão

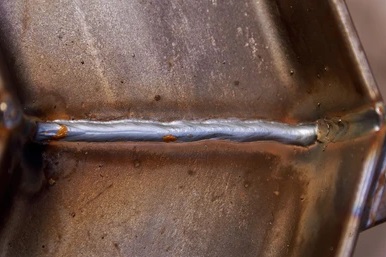

Solda com pequenas falhas e início de corrosão, evidenciando defeitos que podem comprometer a integridade estrutural do equipamento.

Os profissionais devem utilizar materiais de soldagem, como eletrodos, arames e gases, que sejam certificados e atendam às normas técnicas vigentes. Além disso, é essencial que uma máquina de solda esteja calibrada e em perfeitas condições de uso. Esses fatores garantem que o reparo seja realizado de forma adequada, minimizando o risco de falhas.

Certificação de consumíveis : Os materiais devem ser compatíveis com o material do vaso de pressão e possuem certificados que atendem sua conformidade com as normas.

Certificação da máquina de solda : A máquina de soldagem deve passar por rotina periódica, e o certificado deve estar atualizado para garantir sua precisão.

Segurança no Processo de Soldagem: Procedimentos e Proteção

A segurança é o foco principal na aplicação de vasos de pressão . Seguir os procedimentos normativos e usar a proteção adequada é crucial para evitar danos ao material da base do vaso, como distorções e trincas provocadas pelo calor.

Procedimentos de Soldagem Qualificada (EPS) : Esses procedimentos detalham todas as etapas da soldagem, desde a preparação da junta até os tratamentos térmicos pós-soldagem, garantindo o cumprimento

Proteção contra calor excessivo : Durante o processo, é importante proteger a área de soldagem de sobreaquecimento, o que pode provocar deformações no vaso.

Testes de Qualidade Após Soldagem de Vasos de Pressão

Após a soldagem, é necessário realizar uma série de testes para verificar a qualidade do reparo . Os ensaios não destrutivos (END), como ultrassom ou radiografia, são essenciais para garantir que não haja falhas na solda. Em alguns casos, também pode ser necessário realizar um teste hidrostático, no qual o vaso de pressão é submetido a uma pressão superior à operação, para verificar sua resistência.

Ensaios Não Destrutivos (END) : O uso de radiografia ou ultrassom para funcionamento de solda pode detectar defeitos não visíveis a olho nu.

Teste hidrostático : Após alguns reparos, esse teste é fundamental para garantir que o vaso esteja seguro para voltar à operação.

Consequências de um Reparo Inadequado em Vasos de Pressão

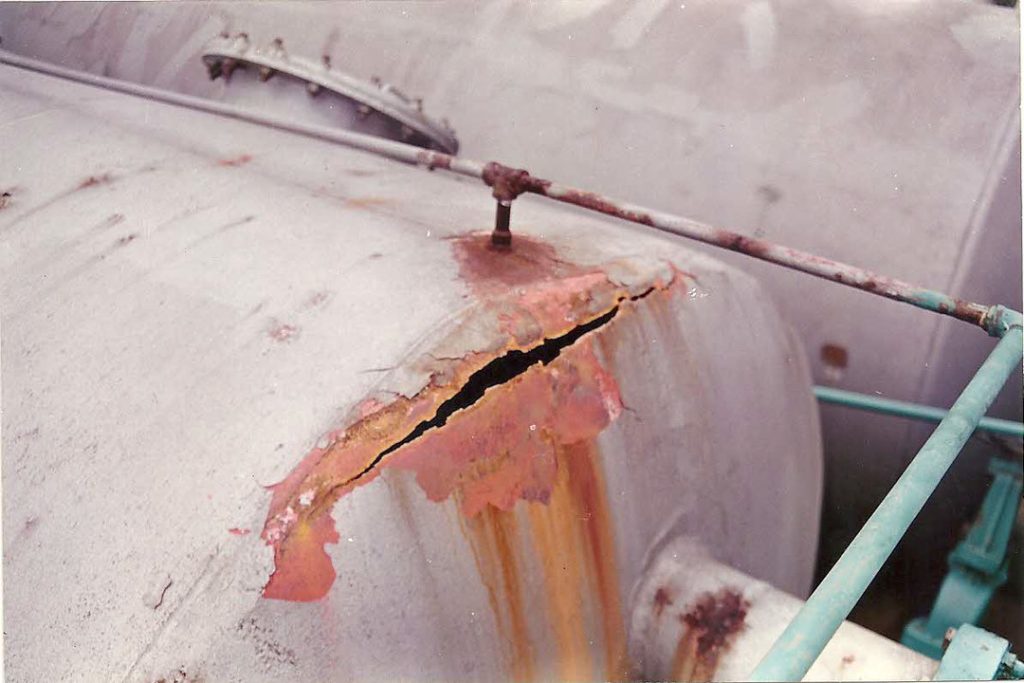

Vaso de pressão com rachadura significativa e sinais de corrosão ao redor, indicando falhas em soldas e riscos de vazamentos ou explosões devido à falta de manutenção adequada.

Soldar um vaso de pressão sem seguir as normas da NR-13 pode levar a consequências catastróficas. Soldas malfeitas podem causar trincas, deformações e até rompimento do vaso, resultando em acidentes graves . Além do risco de vida, uma fuga ou explosão pode gerar prejuízos financeiros e ambientais prejudiciais.

Conclusão: Como Garantir Segurança na Soldagem de Vasos de Pressão

Soldar vasos de pressão exige conhecimento técnico , experiência prática e cumprimento rigoroso das normas de segurança determinadas pela NR-13. Seguir as diretrizes normativas e contar com profissionais avançados são passos fundamentais para garantir a segurança e a longevidade dos equipamentos.

Portanto, ao realizar a manipulação de vasos de pressão, consulte profissionais certificados e siga todos os procedimentos necessários. A prevenção é o melhor caminho para evitar acidentes e garantir a operação segura de sua instalação.

Perguntas frequentes soldar um vaso de pressão

Quais são os principais riscos de soldar vasos de pressão sem seguir as normas?
Soldar vasos de pressão sem seguir as normas de segurança, como a NR-13, pode causar uma série de riscos graves, como vazamentos de fluidos pressurizados, explosões, incêndios e, em casos extremos, a ruptura completa do equipamento. Além de colocar em risco a vida dos trabalhadores e das pessoas próximas, as falhas na perda podem resultar em prejuízos financeiros consideráveis, paralisação das operações, multas e impactos ambientais.
O que é um teste hidrostático?
O teste hidrostático é um procedimento utilizado para verificar a integridade estrutural de um vaso de pressão após um reparo ou fabricação. Neste teste, os profissionais preenchem o vaso com um líquido, geralmente água, e submetem a uma pressão maior do que a operação. Isso permite identificar possíveis falhas ou vazamentos, garantindo que o equipamento possa operar de maneira segura sob pressão.
Como garantir a qualidade dos materiais de soldagem?
Os profissionais garantem a qualidade dos materiais de fabricação ao utilizar consumíveis certificados, como eletrodos e arames, compatíveis com o material do vaso de pressão. Os certificados de qualidade dos materiais atestam que eles atendem aos requisitos das normas técnicas especificadas. Além disso, é importante garantir que a máquina de solda esteja calibrada e em boas condições de funcionamento, com o certificado de exclusivo em dia.
A NR-13 é obrigatória em todos os estados do Brasil?
Sim, a NR-13 é uma norma regulamentadora de âmbito federal e, portanto, é obrigatória em todos os estados do Brasil. Ela estabelece requisitos mínimos para a segurança de caldeiras, vasos de pressão e tubulações em instalações industriais, garantindo a integridade dos equipamentos e a segurança dos trabalhadores. As autoridades penalizam empresas que não cumpram a NR-13 com multas e até a interdição de suas atividades.
Por que a certificação do soldador é tão importante?
Os ensaios não destrutivos (END) desempenham um papel fundamental após a aplicação de solda em vasos de pressão, uma vez que permitem a identificação de possíveis defeitos ou falhas na solda, ao mesmo tempo em que garantem que o equipamento não sofra danos durante o processo. Dessa forma, o risco de falhas no reparo é significativamente reduzido, enquanto a confiabilidade da soldagem é consideravelmente aumentada.
Qual a importância dos ensaios não destrutivos após a soldagem?
Inicialmente, é importante destacar que os ensaios não destrutivos (END) desempenham um papel crucial após a aplicação de solda em vasos de pressão. Isso porque essas técnicas permitem identificar possíveis falhas ou defeitos na solda sem, no entanto, causar danos ao equipamento. Para ilustrar, profissionais qualificados empregam métodos como radiografia, ultrassom e partículas magnéticas com o intuito de verificar a integridade da solda, garantindo, assim, a ausência de falhas que possam comprometer a eficácia e a segurança do vaso de pressão. Em suma, a realização desses ensaios preventivos não apenas contribui para a durabilidade do equipamento, mas também assegura sua operação de forma segura e confiável.
